光伏幕牆建設技術要點分析
隨著全球氣候變化的加劇和“雙碳”目標的提出，建築光伏一體化（BIPV）技術作為一種綠色建築解決方案，正逐漸成為行業關注的焦點。光伏幕牆作為BIPV技術的重要組成部分，不僅具有美學價值，還能有效實現太陽能發電，降低建築能耗。本文從光伏幕牆的形式選擇、分格設計、傾角優化、陰影遮擋、發電量計算、構造設計等方麵，對光伏幕牆建設技術要點進行分析，為BIPV行業和光伏幕牆行業人士提供參考。

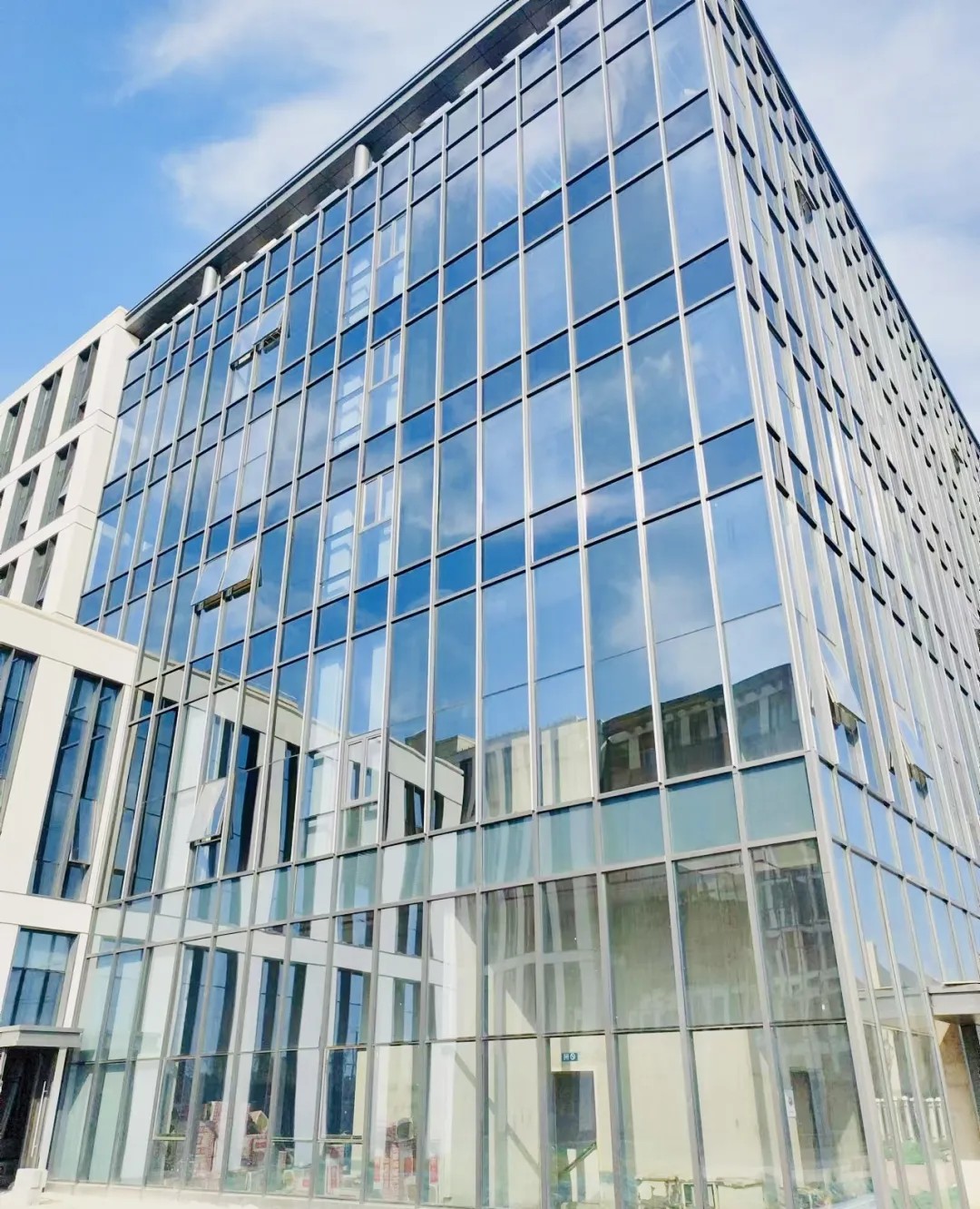

▲ 采用碲化鎘透光發電玻璃的光伏幕牆
光伏幕牆的形式選擇

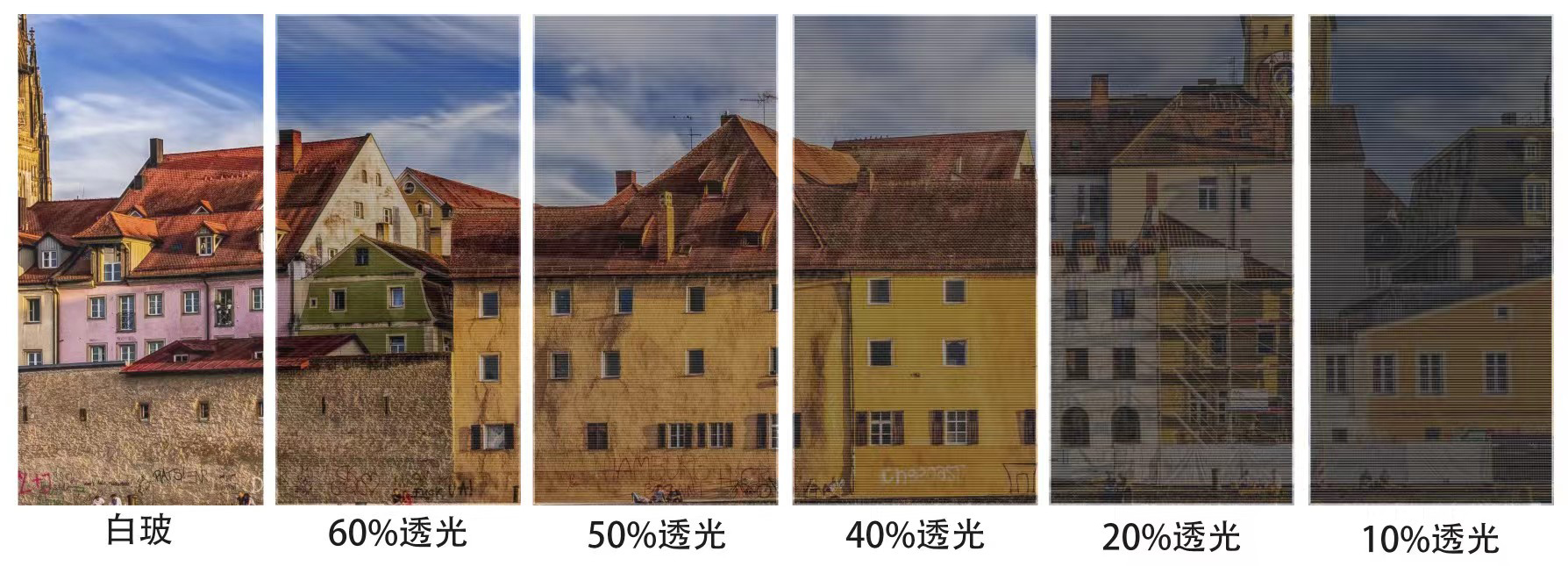

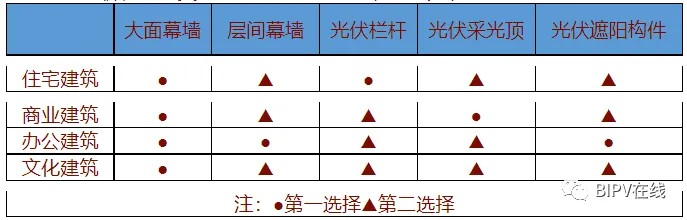

根據建築造型特點、使用功能需求，光伏幕牆形式選用的優先級也有區別。從透光效果及美觀度方麵考慮，碲化鎘薄膜發電組件一般優於晶矽組件。對常見建築類型的光伏幕牆的可行性與優先級分析如下：1、住宅建築中，南立麵由於窗戶較多，實牆麵小而分散，優先設置透光的光伏欄杆。山牆麵實牆麵積較大，優先安裝不透光或者仿建材光伏產品，經濟型較高的大麵幕牆。2、大型商業建築中，建築的采光主要靠內部照明，自然采光的重要性比住宅建築要低一些，立麵多為玻璃幕牆或大麵積的實牆麵，玻璃幕牆考慮透光的大麵幕牆，實牆麵考慮不透光的大麵幕牆。不能忽略的是商業建築通常會設置大麵積的采光頂，可考慮透光的光伏采光頂。3、辦公建築中，主要使用空間對采光要求較高，而輔助空間采光要求不高，考慮立麵效果統一，這些空間對應的幕牆可用於安裝透光的光伏組件。在建築的層間可設置不透光的光伏組件，此外，辦公建築對遮陽有一定要求，可結合遮陽功能，設置外置光伏遮陽構件。4、文化建築中，建築形體整體性較強，立麵元素較為規整，多為大麵積牆麵或玻璃幕牆；而室內采光主要靠電氣照明解決，對自然采光的要求稍低，因此可充分利用立麵資源安裝不透光大麵幕牆。
分格設計
光伏幕牆的分格設計需考慮光伏組件的尺寸和加工工藝。由於光伏組件尺寸並非強製規定，每個廠家的標準組件尺寸可能存在差異，因此設計時需先獲取待使用組件的尺寸。建議幕牆分格尺寸按照廠家的標準組件尺寸設計，以避免加工定製帶來的工期延誤和成本增加。現在光伏幕牆大多采用碲化鎘薄膜光伏發電玻璃。現階段，行業標準薄膜組件的尺寸為1200mmx600mm（未來會有更大尺寸產品下線）。小於1200mmx600mm的尺寸可以通過裁切獲得，大於1200mmx600mm的尺寸，則發電基板玻璃需要拚接，例如想獲取1500mmx800mm的組件，則可以選用3部分800mmx500mm的發電薄膜拚接獲得。因為工藝要求限製，拚接位置往往會有一道拚縫。所以，在項目設計階段，務必與光伏組件廠家溝通交流。

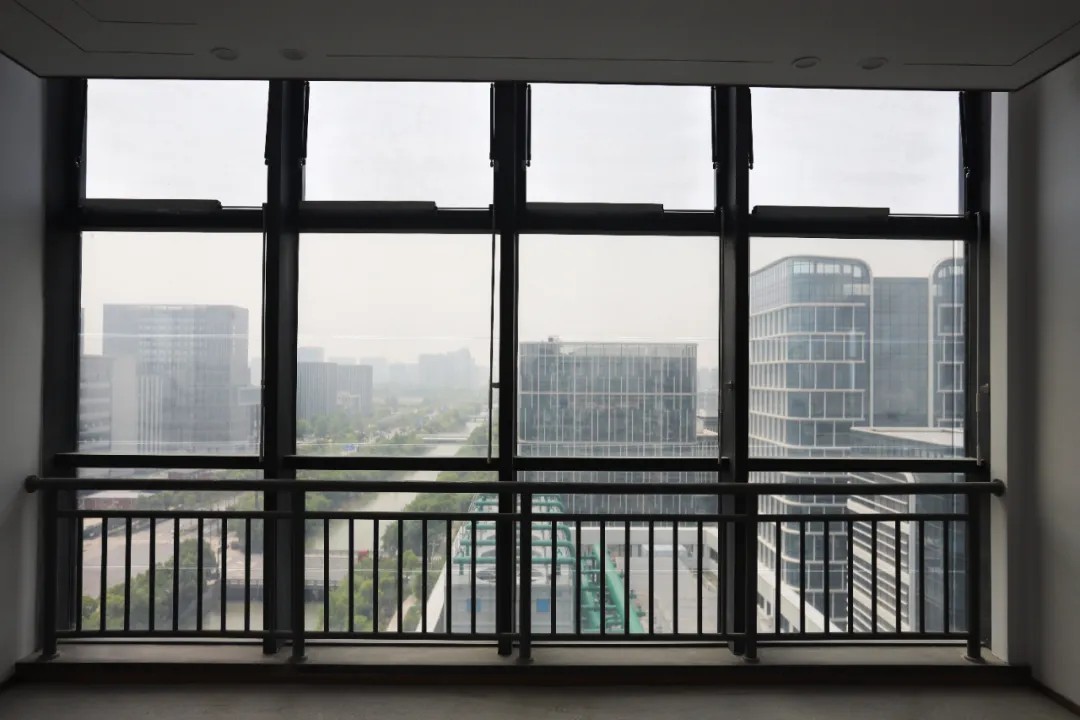

▲ 透光碲化鎘光伏幕牆的應用效果
傾角優化
光伏幕牆的傾角優化是確保發電效率的關鍵。設計時需平衡光伏組件接收太陽輻射量和建築整體效果的關係。在北半球，光伏組件朝南時能獲得最大的太陽輻射量。傾斜角對光伏組件接收太陽輻射量的影響非常大，傾斜角為90度時的太陽輻射值僅為最佳傾斜角度的70%。因此，在光伏幕牆設計中，對於層間幕牆、光伏采光頂、光伏遮陽構建等可以調節傾斜角度的項目，盡可能設計成最佳傾斜角度使光伏組件獲得最大的光照輻射量。最佳傾角的獲得可通過專業軟件如PVsyst進行計算，根據組件在不同傾角下年平均太陽輻射量來確定。
避免陰影遮擋

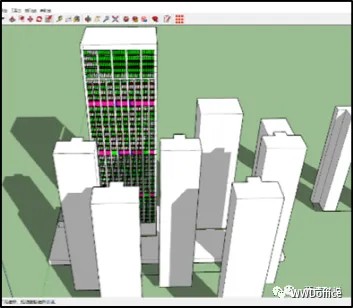

陰影遮擋會嚴重影響光伏組件的發電效率，甚至導致組件損壞。因此，在光伏幕牆設計時需充分考慮陰影遮擋問題。對於受陰影影響較大的場景，多選用碲化鎘薄膜發電玻璃，因其電流密度較小，陰影遮擋的影響較小，安全性更高。陰影分析的工具非常多，國內外大部分的軟件隻能分析屋麵，或者地麵電站的陰影遮擋，建築立麵的的複雜陰影分析可以采用Solar PV軟件。另外，要充分考慮光伏幕牆的清洗方案，及時清理光伏發電麵板表麵的鳥糞、樹葉、灰塵等。
發電量計算

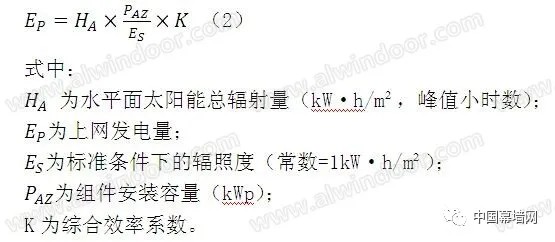

發電量是評估光伏幕牆係統性能的重要指標。發電量計算需考慮水平麵太陽能總輻射量、組件安裝容量和綜合效率係數等因素。綜合效率係數包括光伏組件類型修正係數、光伏方陣的傾角、方位角修正係數、光伏發電係統可用率、光照利用率、逆變器效率、集電線路損耗、升壓變壓器損耗、光伏組件表麵汙染修正係數、光伏組件轉換效率修正係數等。設計時可通過專業軟件進行發電量計算，確保係統發電效率滿足設計要求。
綜合效率係數K包括：光伏組件類型修正係數、光伏方陣的傾角、方位角修正係數、光伏發電係統可用率、光照利用率、逆變器效率、集電線路損耗、升壓變壓器損耗、光伏組件表麵汙染修正係數、光伏組件轉換效率修正係數。
水平麵太陽能總輻射量可以去氣象站購買，也可以通過專業的氣象軟件模擬，如NASA，Solargis，Meteonorm等。對於沒有軟件的人員，可以通過整理好的經驗表格進行粗略查詢。

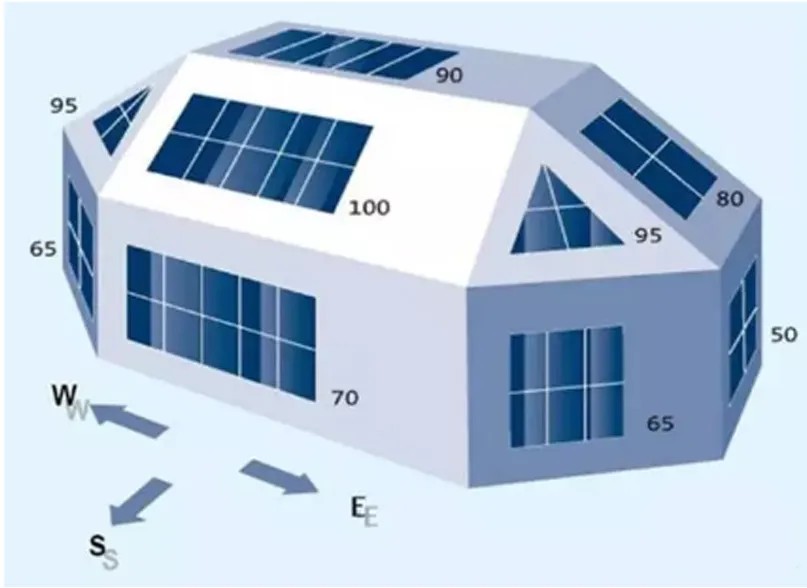

綜合效率係數與很多參數有關，一般通過專業軟件計算，在發電量估算時，光伏方陣傾角之外的係數可以按照80%-82%取值。因為光伏幕牆角度變化較大，光伏方陣傾角係數需單獨考慮。以浙江地區為例，從圖5可以粗估，90°立麵的幕牆損失量大概在40%左右。也可以通過Perez模型、HDKR模型或者Hay模型計算傾斜麵太陽輻射量。
構造設計

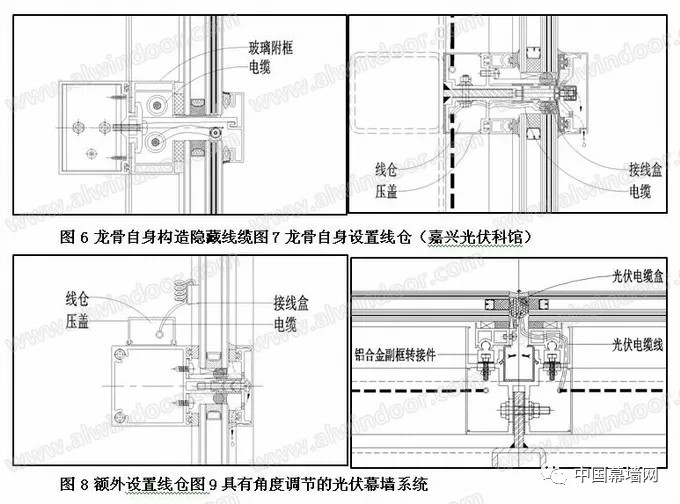

光伏幕牆的構造設計需滿足普通幕牆設計的要求，同時在避位、布線、調節麵板角度等方麵還需滿足光伏係統的特殊要求。避位設計時需避開光伏組件的接線盒，避免幹涉；布線設計時需考慮隱藏線纜，保持幕牆的美觀性；調節麵板角度設計時需考慮異形建築的需求，設置可旋轉的鋁合金附框轉接框等。
光伏幕牆建設技術要點涉及多個方麵，包括形式選擇、分格設計、傾角優化、陰影遮擋、發電量計算、構造設計等。在設計過程中需綜合考慮建築造型特點、使用功能需求、太陽輻射量、陰影遮擋等因素，確保光伏幕牆係統既美觀又高效。隨著綠色建築和可持續發展理念的深入人心，光伏幕牆作為一種創新型的建築集成太陽能解決方案，其市場前景廣闊，將成為未來建築行業的重要組成部分。
