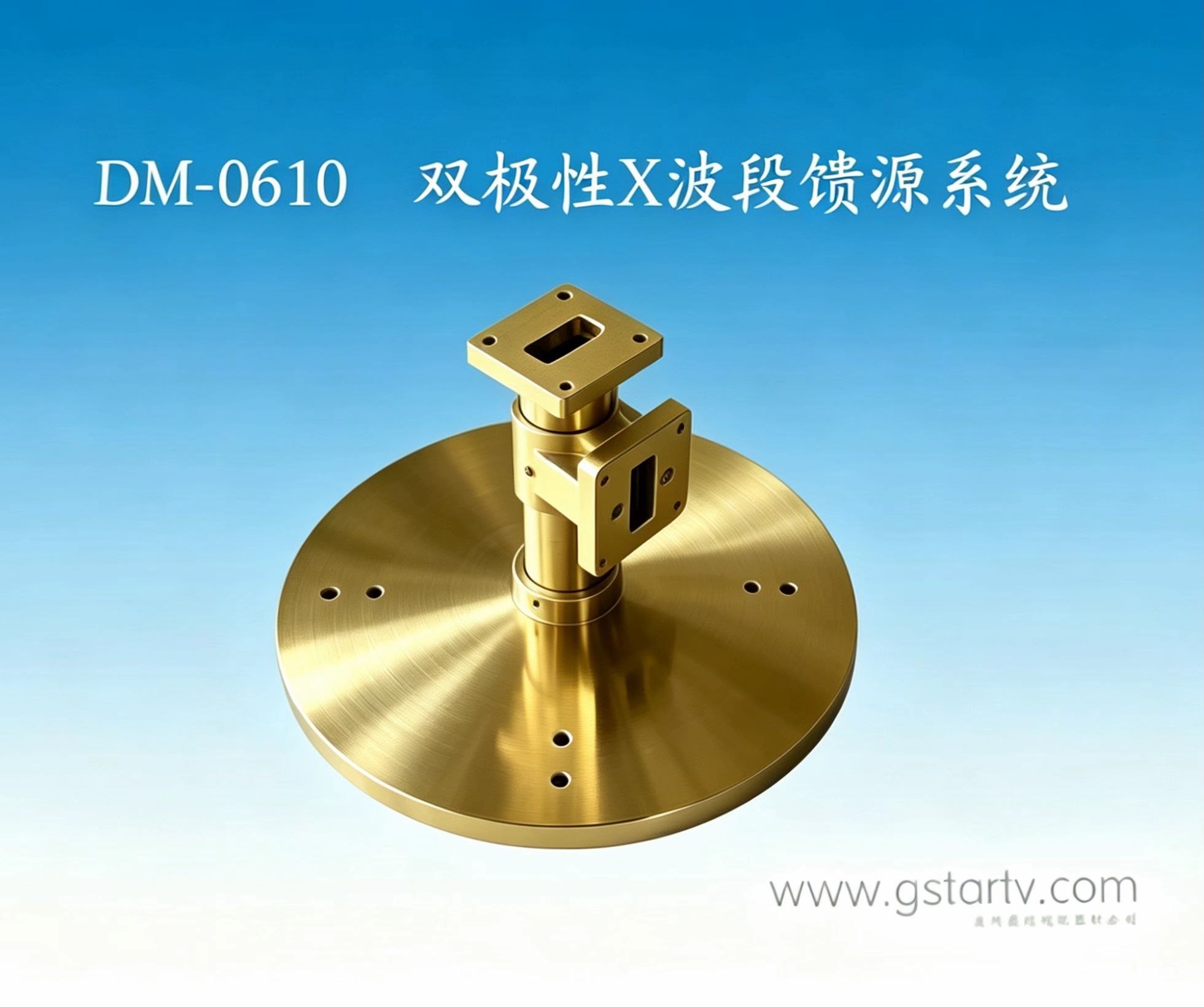

產品名稱：雙極性X波段饋源係統    X波段雙圓極化饋源

產品型號：GSTAR-DM0610

產品簡介：

1. 雙極化獨立端口設計
采用正交雙脊波導結構，集成水平/垂直雙線極化兩路獨立饋電端口，兩路極化高度隔離，可同時收發兩路正交信號，兼容合成圓極化（左旋/右旋）工作模式，適配衛星測控、雷達跟蹤、地麵站接收場景。
2. X波段寬帶適配，阻抗匹配優異
基於平麵波紋盤集波器（也可以做成偏饋場景的喇叭集波器），拓寬單模工作帶寬，頻段覆蓋完整X波段區間；腔體精密銑削一體成型，阻抗平滑過渡，全頻段駐波控製優異，信號反射損耗低，功率傳輸效率高。
3. 高極化隔離、低交叉極化幹擾
正交極化端口內置隔板極化器，端口隔離度≥36dB，半功率波束範圍內交叉極化抑製優於-30dB，波束對稱性好，適配拋物麵天線1.8~4.5米前饋（F/D 0.34~0.40）焦麵照射，口徑利用效率高。
4. 全金屬黃銅精密腔體，結構穩定
整體采用黃銅材質數控加工，表麵抗氧化處理，機械強度高、熱穩定性好；法蘭標準化接口，安裝定位精準，支持長時間戶外、車載、船載動中通等嚴苛工況，高低溫環境下電氣性能漂移極小。
5. 波束均衡，適配反射麵天線照射
波紋槽口徑優化賦形，方向圖平頂度佳，照射拋物麵時邊緣錐度合理，兼顧天線增益與副瓣抑製，適合衛星通信、深空測控、氣象雷達、遙感接收係統配套使用。
6. 收發兼容，高低功率通用
既可用於低噪聲接收前端搭配LNB，這款X波段饋源也可以搭配波同轉換器用作測控、也可支持中功率發射場景，單端口峰值耐受功率滿足常規地麵站使用，集成密封結構，防水防塵。

關鍵參數指標

1. 基礎頻段
工作頻段：8.0 ~ 9.0 GHz（標準X波段）可拓展6~10GHz
極化方式：雙線性極化（H/V），j加極化片或者雙圓極化器可合成LHCP/RHCP圓極化
型號：DM-0610
2. 電氣性能
電壓駐波比（VSWR）：全頻段 ≤ 1.5:1
端口極化隔離度：≥ 36 dB
交叉極化電平：HPBW內 ≤ -30 dB
典型增益：12~16 dBi（隨頻率遞增）
半功率波束寬度（HPBW）：E麵/H麵匹配拋物麵焦徑比，均衡對稱
端口接口：標準波導法蘭 / N型同軸接口（可選）
峰值功率容量：≥ 100W（連續波可選擴容）
3. 結構與環境
主體材質：黃銅精密機加工
適用拋物麵F/D：0.35 ~ 0.45
工作溫度：-40℃ ~ +70℃
防護等級：IP64（可選密封防水）
安裝方式：底部圓盤法蘭固定，俯仰方位可調底座適配
4. 典型應用場景
此X波段饋源衛星地麵接收站、船載動中通天線、X波段跟蹤雷達、深空測控接收係統、電磁暗室測試輻射源。
