對於依法設置的3400－4200MHz頻段範圍內的衛星地球站(含上行與接收）

如果5G基站發射可能會對其接收產生同頻幹擾、鄰頻幹擾和減敏幹擾，

建議采取為地球站加裝衛星濾波器或更換帶濾波功能的衛星高頻頭、地域隔離、加裝屏蔽網、降低5G基站發射功率及調整5G基站天線最大輻射方向等綜合措施緩解或消除幹擾。







衛星濾波器：需加裝在分體衛星高頻頭與饋源波導管之間 產品連接：請點這裏



C波段衛星帶通濾波器在現代衛星通信中有著重要的作用，它直接影響整個接收機的性能指標。

在C波段衛星通信接收端常出現5G等微波幹擾和脈衝幹擾，嚴重影 響信號的接收質量，甚至會中斷信號的接收，給通信工作造成很大影響。這些幹擾信號一般來自 通信發射站、地麵幹擾和各種雷達係統的脈衝幹擾，一般 采用在衛星接收天線和低噪聲下變頻器之間加一個有寬阻帶特性的帶通濾波器來 抑製這些幹擾信號，所以帶通濾波器性能的優劣直接影響到接收機整體性能的好壞。原有C波段衛星接收設備中的濾波器的阻帶特性已無法滿足新的通信體製的 要求。

另外，由於衛星接收前端的體積受限，要求濾波器的總長度小於200毫米， 而且接口為波導。

內置帶有濾波功能的衛星高頻頭對幹擾波有一定的抑製作用

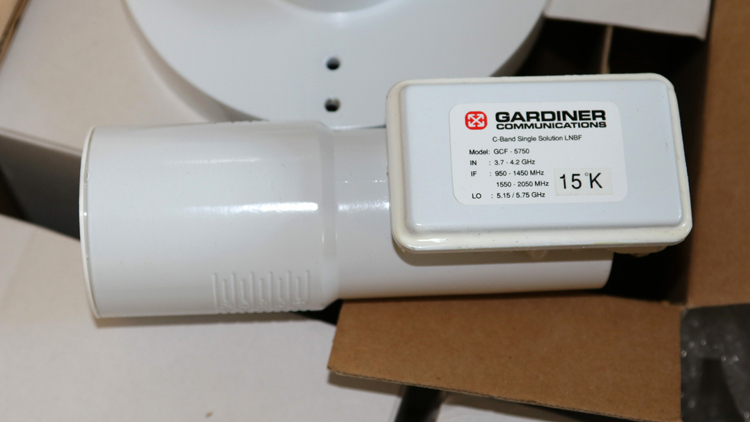

要求不高的、前饋天線的台站可以選用GARDINER 抗幹擾高頻頭 產品連接：http://www.sdkongqiguolvqi.com/Product/4530285813.html

不同強度的幹擾不一樣，我們可以承接抗幹擾項目，歡迎合作

衛星地球站低噪聲放大器（LNA）和低噪聲變頻器（LNB）技術要求

一、工作頻段

該技術要求適用於工作在3700－4200MHz或4500－4800MHz 的C頻段衛星地球站（含衛星測控站）低噪聲放大器（以下簡稱LNA）或低噪聲變頻器（以下簡稱LNB）。

二、噪聲溫度

17℃測試條件下，C頻段衛星地球站LNA或LNB的噪聲溫度應小於或等於45K。

三、增益及增益斜率

C頻段衛星地球站LNA或LNB在其線性工作範圍內增益應大於等於50dB，並滿足：

1.增益≥標稱值；65dB(根據實際使用60dB以下高頻頭不具備抗幹擾作用）
2.LNA或LNB增益斜率不劣於±0.03dB/MHz。

四、1dB壓縮點的輸出功率

C頻段衛星地球站LNA的1dB壓縮點輸出功率不小於+10dBm，C頻段衛星地球站LNB的1dB壓縮點輸出功率不小於+5dBm。

五、帶外抑製特性

當向C頻段衛星地球站LNA或LNB輸入端口輸入一個頻率在3300－3600MHz或4800－5000MHz頻段範圍內的-20dBm信號時，要求LNA或LNB仍能正常工作，噪聲溫度、1dB壓縮點及增益滿足上述要求。

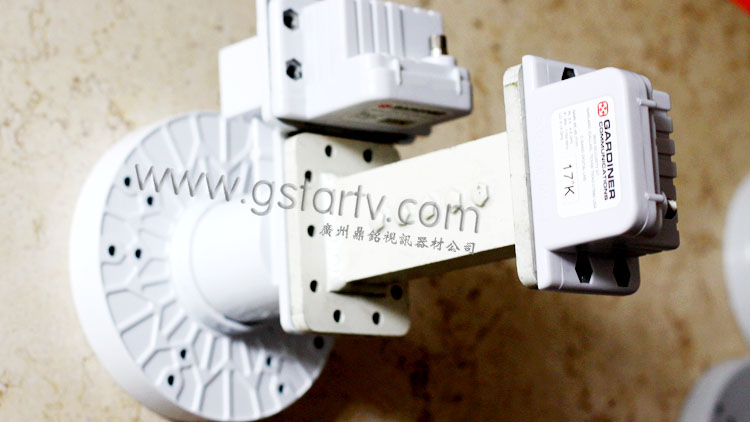

濾波器安裝示意圖

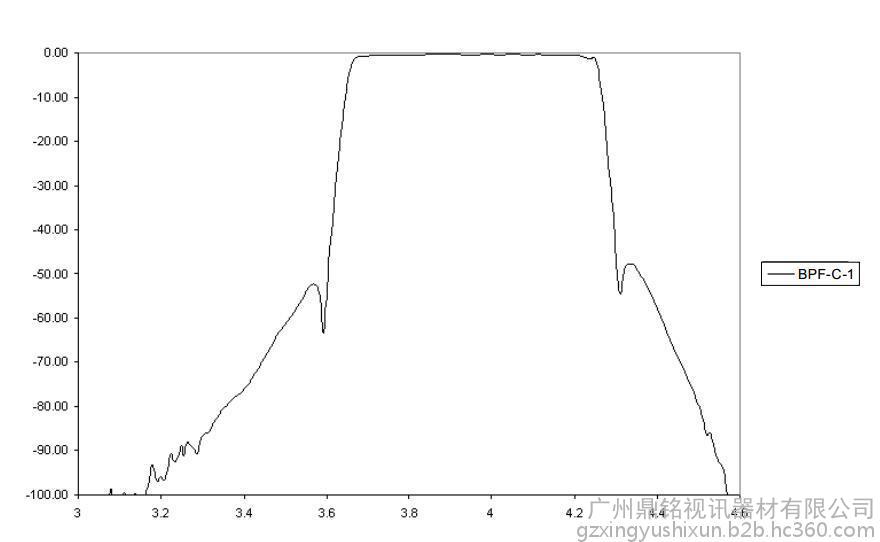

雙極化饋源可以選擇低頻段（靠近3400~3600那一組信號的極化）安裝，此款濾波器工作範圍是3625~4200MHz

阻斷網示意圖

采用CKU兼容的鋁合金反射麵，采用龍骨鉚接形式構建，上圖是高度低於2.5米的設計

上圖是高度高於2.5米~5米阻斷網設計架構，可以根據客戶的實際需要定製施工
