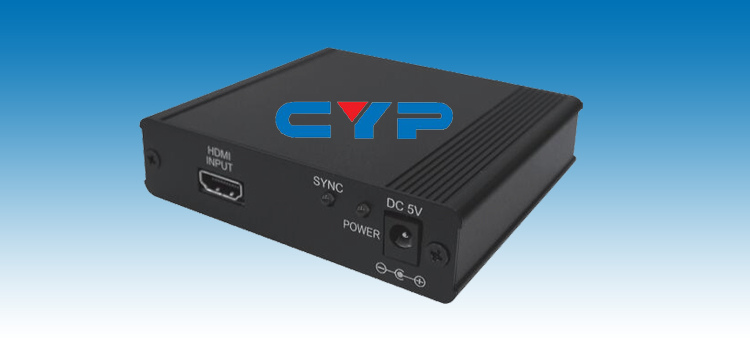

產品名稱：HDMI分配器，一進二出 HDMI 分配器

產品型號：CHDMI-2

1. 產品簡介
本產品為 1 進 2 出 HDMI 分配器，可以將一個 HDMI 訊號來源增幅並分配到
兩個 HDMI 顯示設備同步播放。
2. 產品功能
• 具備內建 EDID 與 HDCP 金鑰組，可將訊號正確傳送到每個連接的 HDMI
顯示器
• 單一 HDMI 訊號來源可切分至兩個 HDMI 顯示設備同步播放
• 兼容 DVI 訊號，需使用 DVI 轉 HDMI 轉接頭
• 電腦解析度支援 VGA 到 UXGA，高清解析度支援 480p 到 1080p
• 影像頻寬最高達 165 MHz
• 支援三層串接，多於三層需使用高規格標準的 HDMI 傳輸線
• HDMI 傳輸線距離最遠可達 15 公尺（1600×1200 解析度）

3，產品規格
影像頻寬 1.65 Gbps (single link)
輸入埠 1×HDMI ( 母頭）
輸出埠 2×HDMI（母頭）
電源消耗 最高 6 W
電源供應 5 V DC universal power supply
操作溫度 0° C ~ 40° C
相對濕度 30 ~ 80% RH
尺寸 102 mm (W) ×92 mm (D)×25 mm (H)
重量 220 g

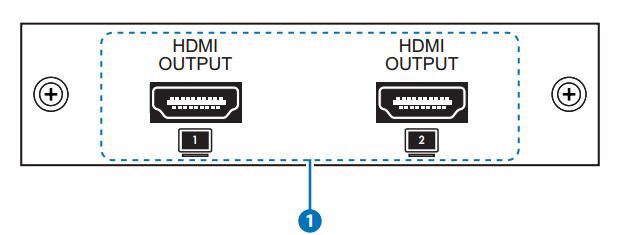

HDMI分配器前麵板示意圖

11 HDMI 輸出埠：使用 HDMI 傳輸線與 HDMI 訊號播放設備連接。
2  同步指示燈：成功偵測到 HDMI 訊號來源時，此 LED 燈會亮起。
3  電源插孔：插入電源供應器後連接至電源插座。成功接上電源時，此 LED
燈會亮起。
1

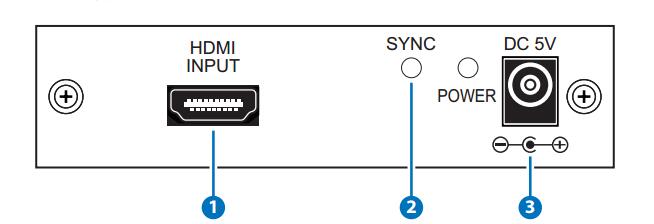

後麵板示意圖
