產品名稱：C波段雙本振雙極化四輸出衛星高頻頭

產品型號：ST-1240

產品品牌：SMARTSAT  數碼賽特

產地：中國大陸

產品特點：

ST-1240四輸出高頻頭是一款可應用於要求不高的中頻分配係統以及前端信號源的雙本振雙極化四輸出的衛星高頻頭，每一個輸出端子可以鏈接功分器分配給多台家用或者工程機型使用

可同時完成對水平垂直極化信號的接收，建議搭載1.8~2.4米左右的正饋拋物麵天線上使用。

技術特性：

 1.  輸入頻率(Input Frequency):3.7 to 4.2 Ghz

2. 本振頻率(L.O. Frequency):5150/5750MHz(±500 MHz@25℃)

3. 輸出頻率(Output Frequency)：950 to 1450MHz, 1550 to 2050MHz

4.輸入端本振泄漏(L.O. Leakage Input Port): 45dBm

5.本振穩定度(L.O. Stability): ±1.5MHz(-40℃to+70℃)

6.噪聲係數(Noise Figure)：<17°K typ

7.增益(Conversion Gain)：>55dB typ

8.增益平坦度(Gain Flatness)：±1 dBm(max)

9. 輸入駐波(Intput VSWR)：2.5:1(max)

10. 輸出駐波(Output VSWR)：2.0:1(max)

11.輸出連接(Output Connector):F-female Connector

12. 輸出阻抗(Output Impedance)：75Ω

13.極化隔離(Cross Polar Isolation)：20dB(min)

14. 鏡頻抑製(Image Rejection)：45 dB (min)

15. 相位噪聲(Phase Noise)：-75dBc/Hz@10kHz(max)

16. 供電電壓(Supply Voltage)：

                                 1)11.5-14.0v(Vertical Polarization) ,

                                 2)16.0-19.0v(Horizontal Polarization)

17.工作溫度(Operating Temperature)：-40℃to+70℃

18. 儲藏溫度(Storage Temperature)：-40℃to+80℃

19. 相對濕度(Relative Humidity)：0%-95%

20.重量：0.5Kg

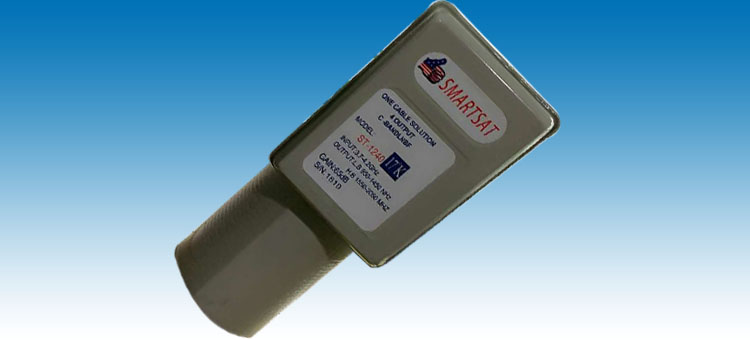

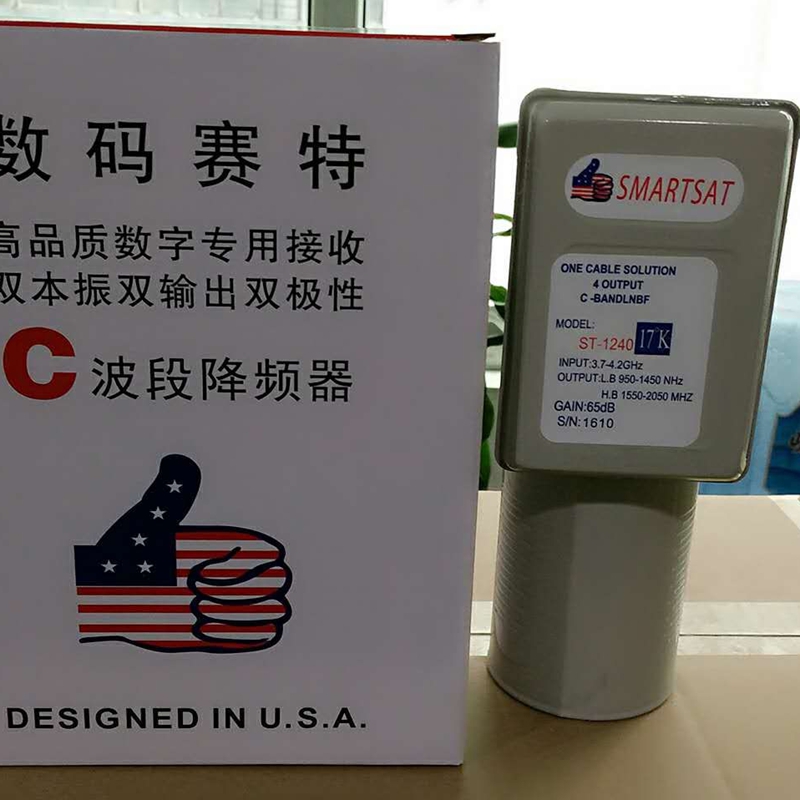

高頻頭正視圖

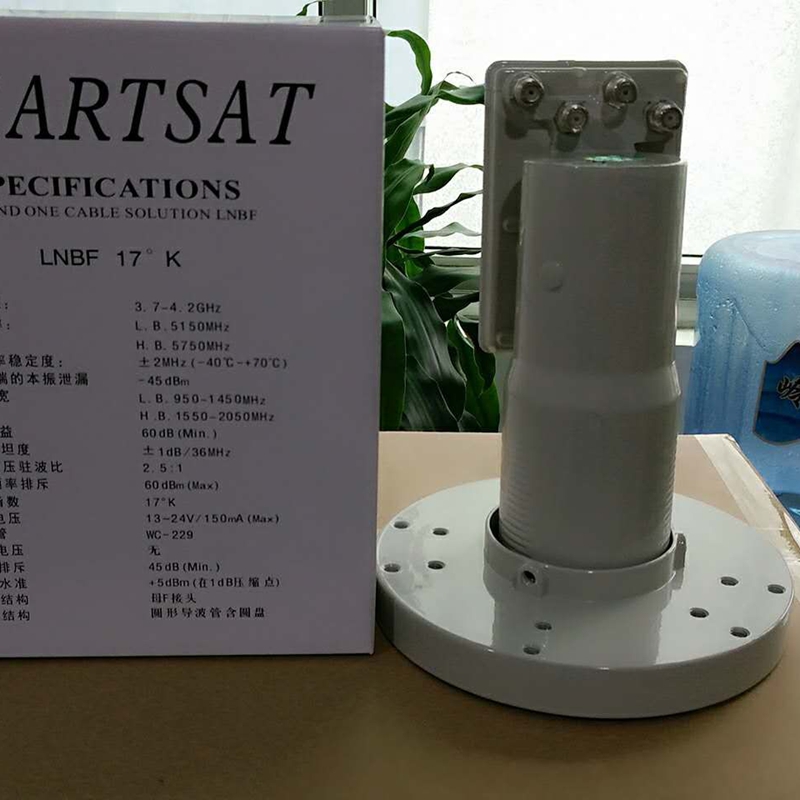

後視圖
