嘉頓25°K高頻頭，嘉頓 高頻頭，衛星高頻頭，GARDINER高頻頭，C波段高頻頭
- 產品品牌 嘉頓 GARDINER
- 產品型號 GARDINER-3605（25°K）
- 產品描述
GARDINER高頻頭係列之嘉頓25K廣播級C波段數字高頻頭...
產品名稱：C波段單極化衛星高頻頭
產品型號：GARDINER-3605（25°K）
產品概述：GARDINER高頻頭係列之嘉頓25K廣播級C波段數字高頻頭，單極化衛星高頻頭
廣泛應用於廣播電視台站、氣象、酒店、賓館、學校以及科研機構的專業級衛星高頻頭，品質穩定可靠
需要搭載單極化或者雙極化分體饋源、或者環焦後饋的接口才可使用，其增益較一體化高頻頭高，穩定性也好很多，是很多行業工程師的首選
技術數據
|
輸入 |
|
|
輸入頻率 |
3.40-4.20GHz |
|
噪音係數 @23℃ |
25°K |
|
輸入射頻電平 |
-100 至 -55dBm |
|
圖像載波抑製 |
>45dBc. |
|
交叉極化隔離度 |
35dB 最小 |
|
輸出 |
|
|
輸出頻率 |
950-1750MHz |
|
輸出阻抗 |
75 歐姆 |
|
輸出 VSWR |
<2.0:1 最大 |
|
增益 @23℃ |
65dB 典型值 |
|
增益平整度 |
±3dB |
|
增益波動 |
1.0dB p-p 最大 |
|
三次截取點（ IP3 ） |
+10dBm 最小 |
|
1 dB 壓縮點（ P1 dB ） |
+5dBm |
|
本振: |
|
|
LO 頻率 |
5150MHz |
|
頻率穩定度 （ -40 至 +55℃ ） |
±1.5MHz |
|
輸入端 LO 輻射 |
-45dBm 最大 |
|
相位噪聲 |
@1kHZ <-75dBc/Hz 最大 |
|
@10kHZ <-80dBc/Hz 最大 |
|
|
@100kHZ <-100dBc/Hz 最大 |
|
|
直流供電: |
|
|
直流電壓（由 IF 電纜輸入） |
11-21V |
|
直流電流 |
160mA 最大 |

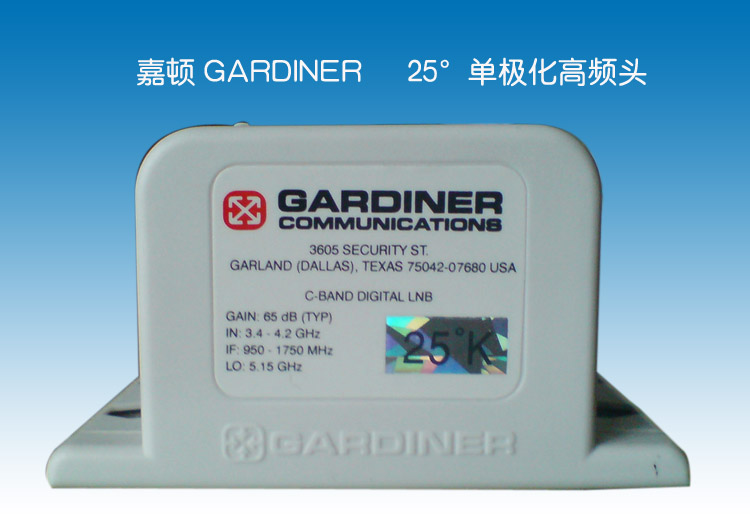

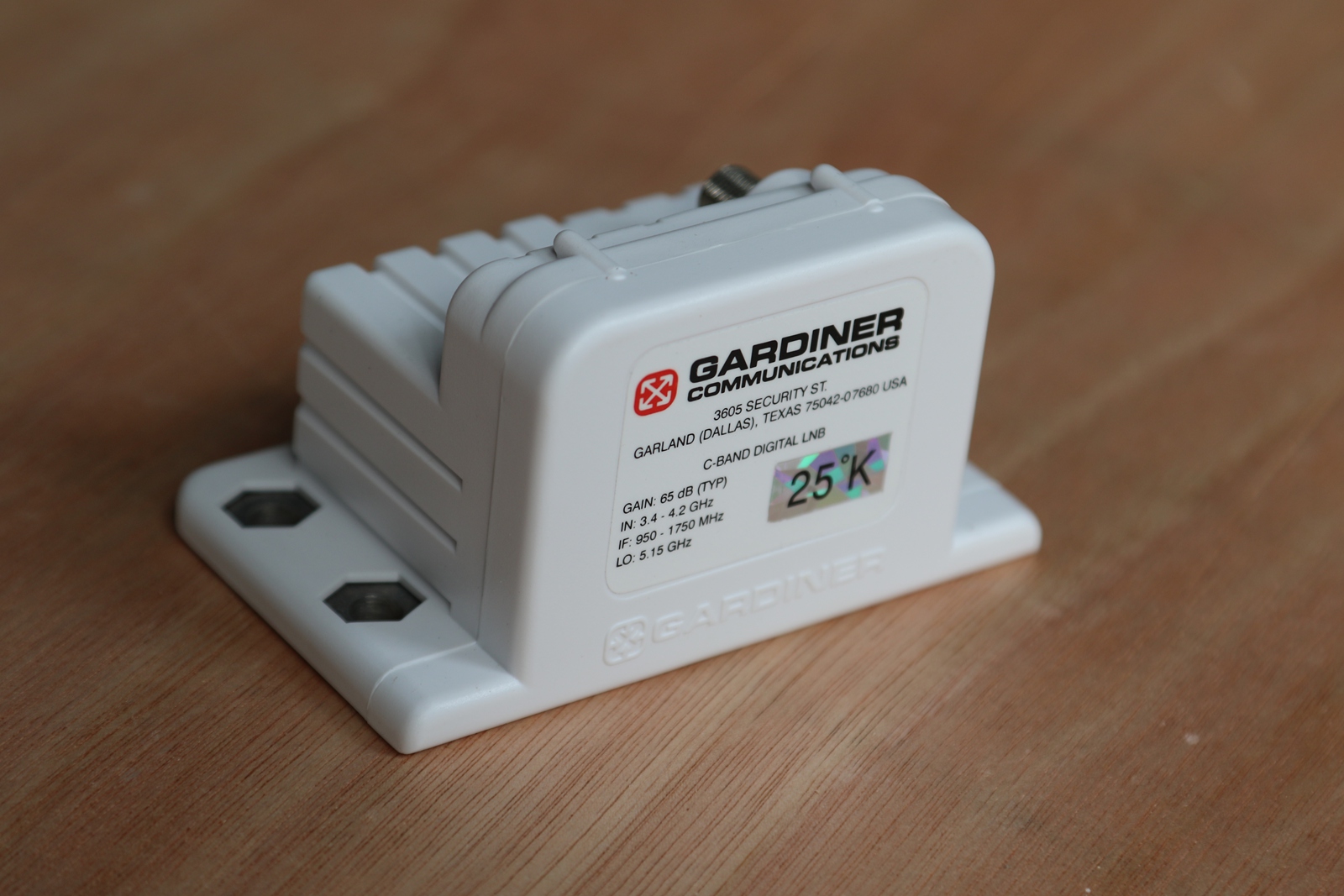

請認準實物圖，凡是圖片上加電話號碼的基本都是盜我們圖片的假貨商家
我們可提供全係列GARDINER嘉頓全係列工程用C波段單極化衛星高頻頭：25°K ，23°K ，20°K ，17°K ，以及要求不是很高的中頻係統專用嘉頓雙本振雙極化單輸出高頻頭GCF-5750等
歡迎廣大從業人士購買！
